1、簡介：

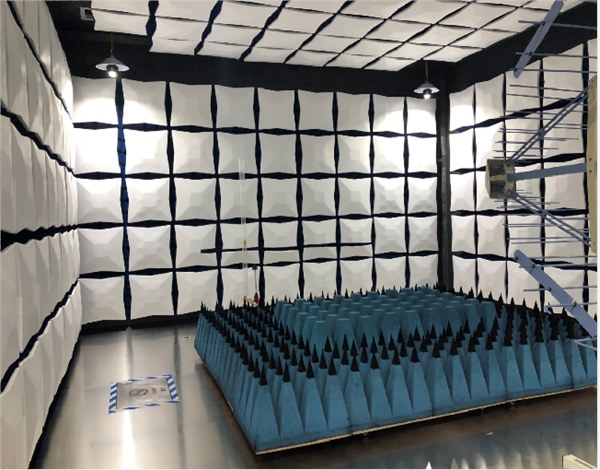

??????? 常創緊湊型電波暗室是符合IEC/EN 61000-4-3輻射抗擾度測試（RS）的最優解決方案，它應用于3米法測試，并且其特性參數最符合輻射發射（RE）預測試的要求。內部安裝鐵氧體吸波材料和鋪設部分復合吸波材料使暗室的測試頻率范圍至少可以從30MHz-18GHz。暗室的類型也可以隨意選擇，可以是半電波暗室（有反射地面），也可以是全電波暗室（地板滿鋪吸波材料）。對于輻射抗擾度測試來說，發射天線和EUT之間的地板上必須要有吸波材料，因此暗室交付時，這些吸波材料也是標準配置。
2、規格：
規格
| 拼裝式殼體，殼體外尺寸
| 龍骨尺寸
|
743型
| .2m*4.2m*3.15m(L*W*H)
| 7.5m*4.5m*3.3m(L*W*H)
|
854型號
| 8.2m*5.2m*4.15m(L*W*H) | 8.5m*5.5m*4.3(L*W*H) |
3、電波暗室性能說明：
?3.1 整體屏蔽技術指標：屏蔽性能應符合EN50147-1:2006 標準要求。至少應滿足下表要求。
?
?
頻閉性能
| 場
| 頻率范圍
| 屏閉效能
|
磁場
| 14KHz
| ≥70dB
|
磁場
| 100kHz～30MHz | ≥80～100dB |
電場
| 10MHz～100MHz | ≥100dB |
平面波
| 100MHz～1000MHz | ≥100dB |
微波
| 1GHz～10GHz | ≥100dB |
微波
| 10GHz～18GHz | ≥90dB |
?
3.2 暗室性能指標
?????? 背景噪聲：背景噪聲在30MHz－1GHz?的頻率范圍內，開啟暗室內所有輔助測試設備情況下，測試電平應比CISPR22 CLASS B?所規定的B?級限值的電平低10dB，以上性能的測試及其測試方法應符合國家和國際標準。
